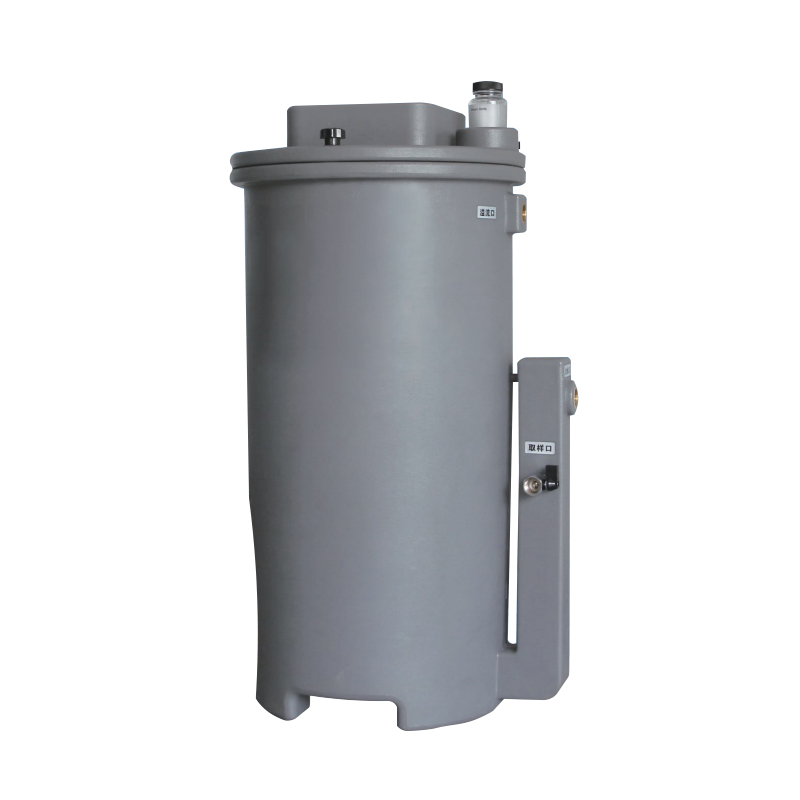

작업 원칙 (처리 용량 4-8m 3 /분)
1. 오일 함유 압축 공기 응축수는 물 입구를 통해 감압 챔버로 들어갑니다.
2. 시스템 압력은 감압 챔버에서 방출되고 응축수는 천천히 필터 챔버로 들어갑니다.
3. 필터 챔버의 오일 흡수 필터 요소는 응축수에서 대부분의 오일 액 적을 흡수하고 필터링합니다.
4. 미량 양의 오일 만 함유 된 응축수는 정제 필터 요소를 통해 여과하고 정제된다.
5. 여과 된 응축수는 물 출구를 통해 직접 배출됩니다.

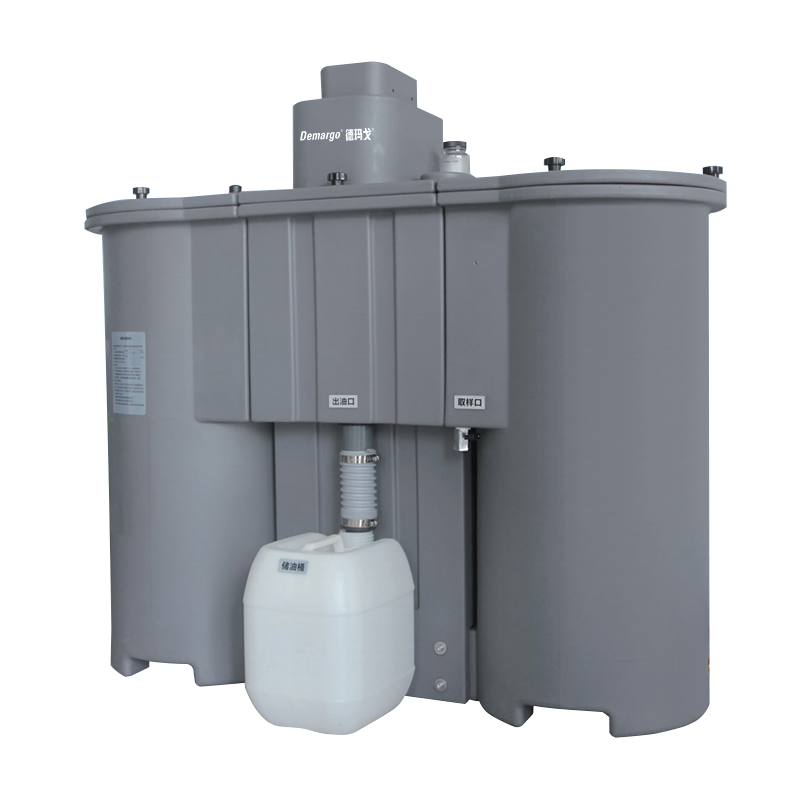

작업 원칙 (처리 용량 15-70m 3 /분)
1. 오일 함유 압축 공기 응축수는 물 입구를 통해 감압 챔버로 들어갑니다. 시스템 압력은 감압 챔버에서 방출되고, 응축수는 사전 분리 챔버로 흐릅니다.
2. 사전 분리 챔버의 응축수는 기름과 물의 다른 중력에 따라 자동으로 분리됩니다.
3. 상부 층의 연속적으로 두껍게하는 오일 층은 오버 플로우 장치를 통해 오일 저장 배럴로 들어갑니다.
4. 하부 층에 최소 오일을 갖는 응축수는 다른 오버 플로우 파이프를 통해 1 차 필터 탱크로 유입되어 대부분의 오일 액 적을 흡수하고 필터링합니다.
5. 미량 양의 오일 만 함유 된 축산수는 2 차 필터 탱크로 흐르기 위해 2 차 필터 탱크로 흐릅니다.
6. 여과 된 응축수는 출구를 통해 직접 배출됩니다 .
문의
제품 설명
| LS 오일-물 분리기 선택 테이블 | ||||||
| 모델 | LS4 | LS8 | LS15 | LS30 | LS45 | LS70 |
| 나사 기계 흐름 (m³/min) | 4 | 8 | 15 | 30 | 45 | 70 |
| 물 입구 직경 | G1/2 " | G1/2 " | 2 × G1/2 " | 2 × G1/2 " | 2 × G3/4 " | 2 × G3/4 " |
| 물 배출구 직경 | G1/2 " | G1/2 " | DN25 | DN25 | DN32 | DN32 |
| 오일 출구 직경 | - | - | DN40 | DN40 | DN40 | DN40 |
| 작업 온도 | 5 ℃ ~ 60 60 | |||||
| 최대 작업 압력 | 16bar | |||||
| 재료 | PE | |||||
| 전체 치수 (mm) | 455 × 390 × 780 | 455 × 390 × 780 | 1145 × 430 × 904 | 1145 × 430 × 1040 | 1340 × 510 × 1150 | 1340 × 510 × 1300 |
| 체중 (kg) | 14 | 21 | 43 | 55 | 73 | 92 |
건설 사례
자세한 내용은 문의하세요
