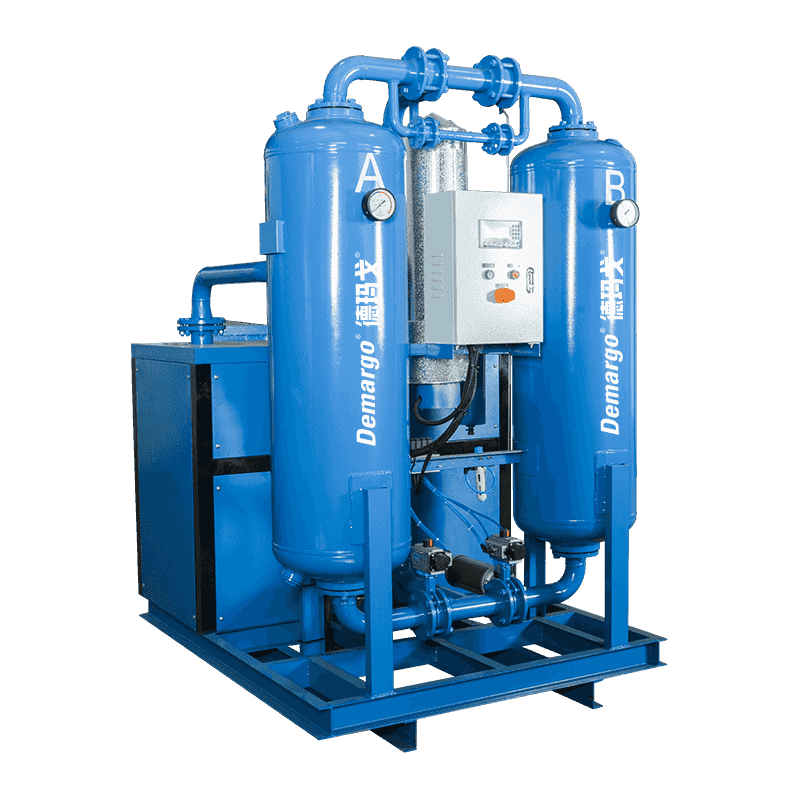

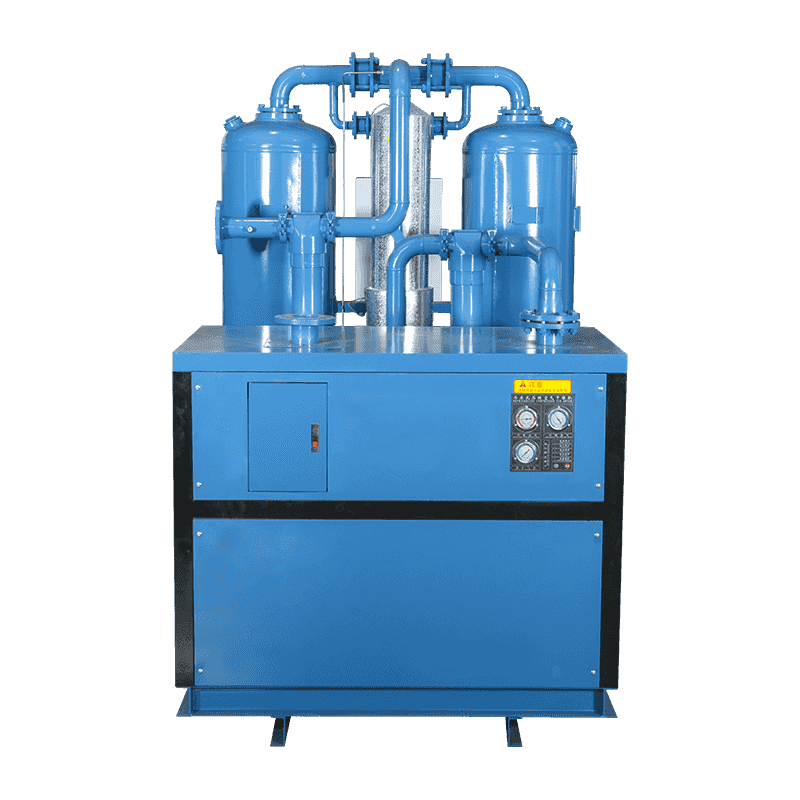

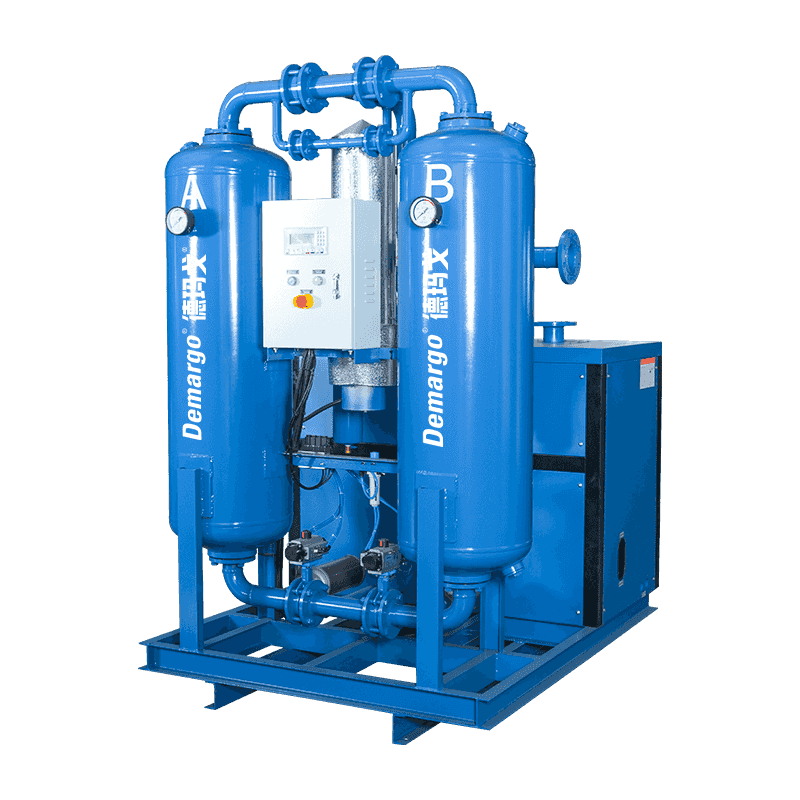

마이크로 하이트 결합 건조기에서, 압축 공기는 먼저 흡착 건조기에서 건조 압축 공기와 열전을 교환하여 건조 압축 공기의 온도가 증가하고 동시에 증발기에 들어가기 전에 압축 공기의 온도가 감소하고, 물의 일부가 제거되고, 회피 온도로 감소되며, 회상의 일부가 감소되며, 공로가 줄어든다. 그런 다음 압축 공기가 약 5 ° C로 냉각되도록 냉장, 냉각 및 제습을위한 증발기로 들어갑니다.
압축 공기의 대부분의 물, 기름 및 일부 불순물은 여기에서 응축되며 공기 및 수증기는 가스-물 분리기에 의해 분리됩니다. 물과 기름은 자동 배수구를 통해 배출됩니다. 동결 건조 후 압축 공기는 흡착 타워로 들어갑니다. 압축 공기는 DEW 포인트 온도가 요구 사항을 충족 할 때까지 압력 스윙 흡착 원리에 의해 깊게 흡착되고 건조됩니다. 흡착 타워에서 나오는 건조 압축 공기는 공기가 냉각기로 돌아와 공기 압축기에서 뜨겁고 습한 압축 공기를 냉각시켜 자체 온도가 증가 할 수 있습니다. 가열 된 건식 압축 공기는 또한 운송 파이프 라인의 응축을 방지 할 수 있습니다. 건조기의 재생 공기는 건조기의 공기 배출구에서 뽑아 히터로 가열 된 건조한 열기입니다. 따라서, 흡착제는 재생 가스 소비가 거의없이 짧은 시간에 재생 될 수있다. 마이크로 히트 결합 건조기의 공정 흐름은 그림 2에 나와 있습니다. 압축 공기는 먼저 프리 쿨러로 들어가 건조기의 건식 압축 공기와 열을 교환하여 건조 압축 공기의 온도가 증가하고 동시에 증발기에 들어가기 전에 압축 공기의 온도가 감소하고 물의 일부가 실내로 감소하여 작업을 감소시켜 작업을 제거합니다. 그런 다음 압축 공기가 약 5 ° C로 냉각되도록 냉장, 냉각 및 제습을위한 증발기로 들어갑니다 ..
문의
제품 설명
| 입구 압력 | 0.6 ~ 1.0mpa |
| 콘센트 공기 압력 이슬 지점 | -40 ~ -70 ℃ |
| 압력 강하 | ≤0.05mpa |
| 환경 온도 | ≤32 ℃ |
| 입구 공기 온도 | ≤45 ℃ |
| 퍼지 공기량 | 3 ~ 5% |
| 모델 | DM15ZH | DM26ZH | DM40ZH | DM65ZH | DM85ZH | DM110ZH | DM130ZH | DM150ZH | DM200ZH | DM300ZH | DM400ZH | DM500ZH | DM600ZH | DM800ZH | DM1000ZH | DM1200ZH | DM1500ZH | DM2000ZH | |
| 용량 (NM 3 /분) | 1.5 | 2.6 | 3.8 | 6.5 | 8.5 | 11 | 13 | 17 | 23 | 33 | 45 | 55 | 65 | 85 | 110 | 130 | 150 | 200 | |
| 공기 연결 | ZG1” | ZG1” | ZG1½ " | ZG1½ " | ZG2 " | DN50 | DN50 | DN80 | DN80 | DN80 | DN100 | DN125 | DN125 | DN125 | DN150 | DN150 | DN150 | DN200 | |
| 압축기 전원 (HP) | 0.65 | 0.75 | 1.25 | 1.5 | 1.5 | 3 | 3 | 4 | 5 | 7.5 | 10.5 | 12.5 | 15 | 20 | 25 | 25 | 40 | 50 | |
| 냉각수 순환 속도 | 강제 공기 냉각 | 3 | 3 | 3.5 | 6 | 7.4 | 8 | 10 | 12 | 14 | 16 | 18 | 24.4 | ||||||
| 전압 (v/hz) | 220/50 또는 380/50 | 380/50 | |||||||||||||||||
| 순 중량 (kg) | 295 | 350 | 485 | 655 | 800 | 930 | 1100 | 1200 | 1220 | 1460 | 1980 | 2500 | 2950 | 3550 | 4200 | 4500 | 7690 | 8900 | |
| 치수 (mm) | 길이 | 980 | 980 | 1200 | 1200 | 1460 | 1460 | 1680 | 1800 | 1830 | 1650 | 2480 | 2580 | 2750 | 2900 | 2690 | 3000 | 3200 | 3000 |
| 너비 | 750 | 800 | 1000 | 1000 | 1100 | 1180 | 1180 | 1240 | 1950 | 2000 | 1830 | 1980 | 2080 | 2560 | 2600 | 2800 | 2950 | 2800 | |
| 높이 | 1453 | 1653 | 1535 | 1994 | 1960 | 2065 | 2140 | 2100 | 2150 | 2480 | 2717 | 2750 | 2680 | 2920 | 2960 | 3000 | 3000 | 3200 | |
