대부분의 압축 공기 품질에 대한 논의는 입자 여과 및 오일 캐리오버로 시작되지만, 프로세스의 성공 여부를 결정하는 변수는 수분인 경우가 많습니다. 일반적으로 PDP로 약칭되는 압력 이슬점은 가압된 공기 라인 내부의 수증기가 응축되기 시작하는 온도를 나타냅니다. PDP가 파이프 네트워크가 경험하는 가장 낮은 주변 온도보다 높으면 사용 지점뿐만 아니라 파이프 자체 내부에도 응결이 형성됩니다.
전자제품 조립, 의약품 포장, 정밀 기기 공기 공급과 같이 수분에 민감한 제조 환경에서는 PDP 편차가 몇 도만 되어도 충분한 잔류 수분이 유입되어 제품 품질이 저하될 수 있습니다. 공기 라인 내부의 단일 응축 이벤트로 인해 녹 입자, 고인 물 또는 생물학적 성장이 공압 도구, 스프레이 노즐 또는 밀봉된 기기 하우징으로 다운스트림으로 전달될 수 있습니다.
이 기사에서는 단일 단계 시스템이 자체적으로 달성할 수 없는 이슬점에 도달하기 위해 건조 기술을 함께 계층화하는 방법과 이러한 계층화가 까다로운 응용 분야에서 측정 가능한 신뢰성 향상으로 변환되는 방법을 살펴봅니다.
주변 공기는 항상 수증기를 운반하며, 공기를 압축하면 수분을 제거하는 대신 농축됩니다. 공기가 대기압에서 표준 작동 압력으로 압축될 때 대략 7:1의 비율이 일반적입니다. 이는 동일한 양의 수증기가 이제 훨씬 더 작은 공간에 채워짐을 의미합니다. 처리하지 않으면 파이프 내부, 필터 하우징 또는 도구 내부 등 하류 어디에서나 공기가 냉각되는 즉시 농축된 증기가 응축됩니다.
모든 건조 단계의 기본 기능은 압력 이슬점을 건조기에서 나온 후 공기가 만나게 되는 최저 온도 아래로 낮추는 것입니다. 냉장 스타일 건조 단계는 일반적으로 섭씨 3~10도 범위의 압력 이슬점을 목표로 하며 이는 일반 작업장 공기, 공압 도구 및 온화한 기후의 대부분의 실외 배관에 충분합니다.
이 단일 단계가 부족한 곳은 추운 기후의 실외 계기 라인과 같이 다운스트림 환경이 영하로 떨어지는 응용 분야나 프로세스 자체가 분말 처리, 광학 코팅 또는 습기에 민감한 포장 필름 생산과 같이 훨씬 더 건조한 공기 흐름을 요구하는 응용 분야입니다. 이러한 경우 냉장 단계만으로는 필요한 이슬점에 도달할 수 없으며 2차 건조 메커니즘이 필요하게 됩니다.
| 애플리케이션 유형 | 일반적인 필수 PDP | 단일 단계로 충분함 |
|---|---|---|
| 일반 워크샵 도구 | 3C ~ 10C | 예 |
| 실외 배관, 온화한 기후 | 0℃~3℃ | 자주 |
| 실외 배관, 추운 기후 | -20C 이하 | 아니요 |
| 전자 또는 광학 공정 | -40C 이하 | 아니요 |
| 제약 또는 분말 취급 | -40C ~ -70C | 아니요 |
흡착식 건조기는 일반적으로 활성화된 알루미나 또는 분자체와 같은 고체 건조제를 사용하여 공기가 충전층을 통과할 때 물 분자를 표면에 물리적으로 결합시킵니다. 온도를 낮추어 물을 응축시키는 냉장 냉각과 달리 흡착은 건조제의 표면 화학에 의존하여 공기 흐름에서 직접 증기를 제거합니다. 이 메커니즘을 통해 흡착 시스템은 건조제 유형 및 재생 방법에 따라 섭씨 영하 40도에서 영하 70도 범위의 훨씬 낮은 이슬점에 도달할 수 있습니다.
이중 타워 구성은 지속적인 작동을 위한 표준 아키텍처입니다. 하나의 타워가 들어오는 공기 흐름을 적극적으로 건조시키는 동안 두 번째 타워는 재생됩니다. 즉, 포화된 건조제 베드에 축적된 수분이 빠져나가 다시 서비스에 투입될 수 있음을 의미합니다. 두 가지 일반적인 재생 접근법이 사용됩니다.
타워는 시간에 따라 또는 이슬점에 따라 트리거되는 주기에 따라 역할을 전환하므로 각 타워 내부의 건조제 베드가 자체 포화 및 재생 단계를 거치는 동안에도 출구 공기 흐름은 지속적으로 건조한 상태를 유지합니다.
흡착은 유한한 건조제 표면적에 의존하기 때문에 시스템의 효율성은 입구 공기 상태에 크게 좌우됩니다. 타워 상류에서 벌크 액체 및 오일 에어로졸을 제거하기 위한 사전 여과는 건조제 수명을 연장하고 시간이 지남에 따라 달성 가능한 이슬점을 보존합니다. 이는 흡착 건조기가 압축기 바로 다음이 아닌 거의 항상 1차 냉각 또는 분리 단계의 하류에 설치되는 이유입니다.

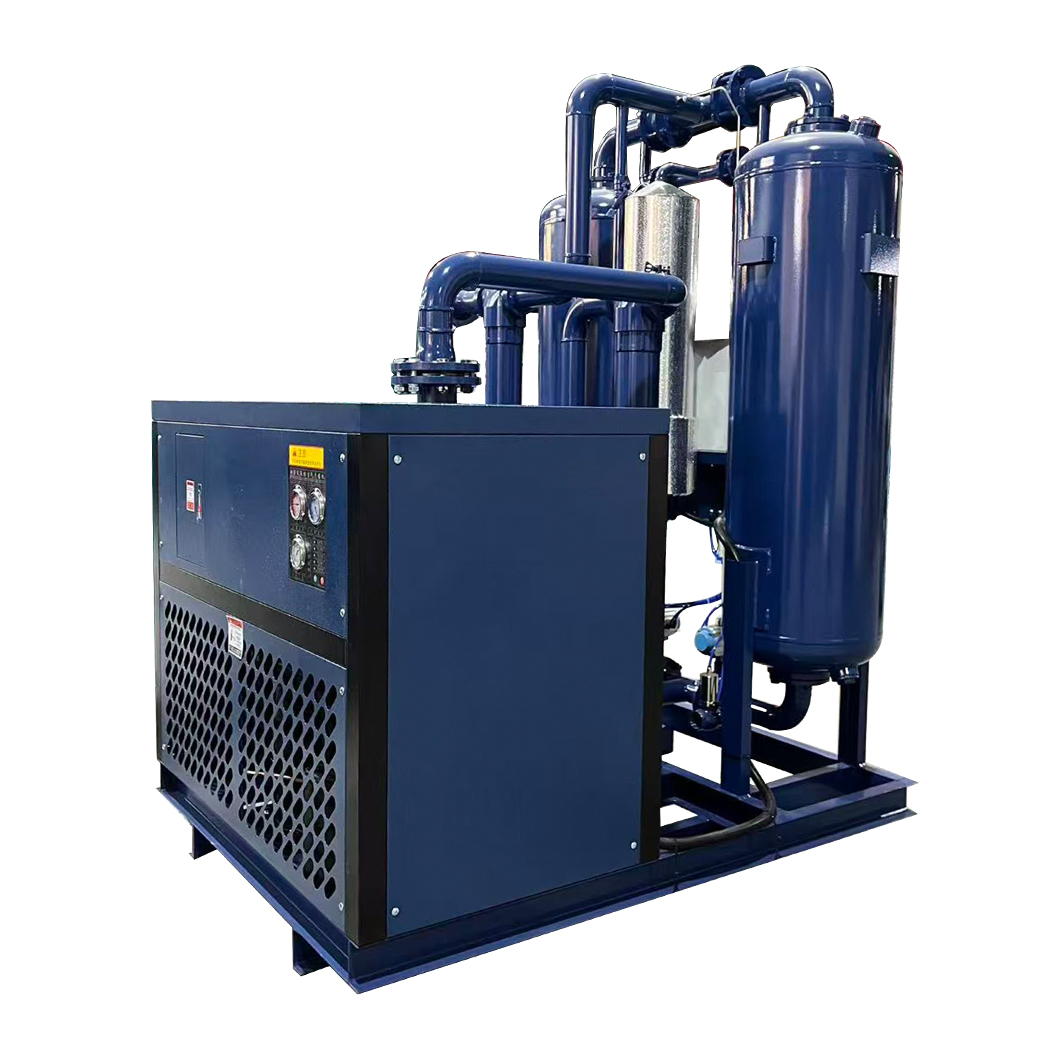

결합된 시스템은 1차 냉각 또는 분리 단계와 2차 흡착 단계를 두 개의 독립적인 크기 및 설치 장치로 처리하는 대신 단일 엔지니어링 패키지에 통합합니다. 1차 단계에서는 대부분의 수분 부하를 처리하여 공기가 건조제 베드에 도달하기 전에 대부분의 수증기와 대량 응축수를 제거합니다. 그런 다음 흡착 단계에서는 초저 이슬점에 도달하기 위해 남아 있는 훨씬 작은 부분의 증기만 제거하면 됩니다.
이러한 단계적 접근 방식은 직접적인 실질적인 이점을 제공합니다. 즉, 건조제 베드에 제공되는 수분 부하를 줄여 재생 주기 간격을 연장하고 무열 재생 중에 소비되는 퍼지 공기량을 줄입니다. 일반 산업 설비 전반에 걸쳐 수집된 현장 데이터에서, 흡착 전에 사전 냉각 단계를 결합하면 흡착 건조만 사용하는 것에 비해 퍼지 공기 소비를 의미 있는 수준으로 줄이는 것으로 보고되었습니다. 왜냐하면 주기당 탈착해야 하는 물이 더 적기 때문입니다.
흡착에 앞서 냉각 공정을 준비하는 것은 이슬점을 향상시킬 뿐만 아니라 건조층이 매 사이클마다 작동해야 하는 정도를 줄여 전체 시스템의 경제성을 보호합니다.
결합된 장치는 일반적으로 공유 제어 기능을 갖춘 단일 설치 공간으로 지정되므로 이슬점 모니터링도 단순화됩니다. 최종 콘센트에 배치된 단일 센서는 독립적으로 제어되는 두 장치에 걸쳐 별도의 모니터링 지점이 필요하지 않고 시스템 성능에 대한 정확한 판독값을 제공합니다.
독립형 냉장 단계, 독립형 흡착 단계 또는 결합 패키지 중에서 선택하는 것은 이슬점 목표, 수분 부하 및 시설의 운영 비용 허용 범위에 따라 달라집니다. 아래 표에는 실질적인 장단점이 요약되어 있습니다.
| 기술 | 일반적인 PDP 범위 | 에너지 프로필 | 최적의 핏 |
|---|---|---|---|
| 냉장보관만 가능 | 3C ~ 10C | 낮은 운영 비용 | 일반공장공기, 공구 |
| 흡착만 | -40C ~ -70C | 퍼지 또는 열 손실로 인해 더 높음 | 추운 기후 또는 건식 공정 라인 |
| 복합시스템 | -40C ~ -70C | 감소 대 흡착 단독 | 비용 절감이 가능한 대용량 건조 공기 |
가끔씩 발생하는 한파에 대비한 보호만 필요한 시설에서는 배관이 잘 단열되어 있고 가열되지 않은 외부 공간을 통과하지 않는 경우 독립형 냉장 스테이지가 적합한 경우가 많습니다. 필름 압출 라인이나 광섬유 케이블 생산과 같이 지속적으로 대용량 건조 공기 수요를 실행하는 시설은 퍼지 공기 손실이 감소하여 연간 수천 시간 동안 작동하기 때문에 결합 패키지에서 더 빠른 투자 수익을 얻는 경향이 있습니다.
건조 구성 선택은 압축기의 정격 출력이 아닌 실제 다운스트림 요구 사항부터 시작해야 합니다. 몇 가지 질문은 결정 범위를 좁히는 데 도움이 됩니다.
계측기 공기 공급 민감한 제어 시스템의 경우 많은 사양에서는 안전 여유로 최저 예상 주변 온도보다 최소 섭씨 10도 낮은 이슬점을 요구합니다. 이 마진은 시간이 지남에 따라 압력 변동과 센서 드리프트를 설명하며, 계산된 최소 요구 사항이 냉동만으로 제공할 수 있는 것보다 약간 낮아 보일 때에도 시설이 단일 단계에서 결합 건조 접근 방식으로 이동하는 가장 일반적인 이유 중 하나입니다.
흡착 기반 시스템의 성능은 건조층이 포화 상태에 가까워짐에 따라 점차적으로 저하되며, 이러한 저하가 적극적인 모니터링 없이는 항상 눈에 보이는 것은 아닙니다. 몇 주 또는 몇 달에 걸쳐 서서히 올라가는 이슬점은 갑작스런 고장보다 훨씬 더 흔합니다. 따라서 이슬점 확인 없이 고정 재생 타이머를 사용하면 시설이 느리고 감지되지 않는 습기 크리프에 노출될 수 있습니다.
시스템의 사용 수명 동안 건조제 성능을 관리하기 위한 실제 단계는 다음과 같습니다.
다운스트림 응축을 방지하는 것은 궁극적으로 최고 성능보다는 일관성의 문제입니다. 첫날 우수한 이슬점에 도달했지만 다음 해에는 눈에 띄지 않게 상승하는 시스템은 전체 서비스 기간 동안 안정적이고 검증된 이슬점을 유지하기 위해 모니터링 및 유지 관리되는 시스템에 비해 실질적인 보호 기능을 거의 제공하지 않습니다.
압력 노점은 압축 공기 시스템의 실제 작동 압력에서 측정되는 반면, 대기 노점은 표준 대기압에서 동일한 공기를 나타냅니다. 압축은 수분을 집중시키기 때문에 주어진 공기 흐름의 압력 이슬점은 항상 동등한 대기 이슬점보다 높으며, 이것이 압축 공기 사양이 대기 이슬점 대신 PDP를 참조하는 이유입니다.
낮은 이슬점 시스템은 일반적으로 퍼지 공기 손실이나 히터 작동을 통해 더 많은 에너지를 소비하며 더 세심한 건조제 유지 관리가 필요합니다. 프로세스에 실제로 필요한 것 이상으로 시스템을 지정하면 해당 품질이나 신뢰성 이점 없이 지속적인 운영 비용이 추가되므로 이슬점 목표를 실제 다운스트림 요구 사항에 맞추는 것이 보다 비용 효율적인 접근 방식입니다.
서비스 수명은 공기 질, 오염 부하 및 작동 주기에 따라 다르지만 적절한 사전 여과 기능을 갖춘 잘 관리된 시스템의 건조제는 일반적으로 교체가 필요하기 전까지 몇 년 동안 효과를 유지합니다. 업스트림 여과가 불량하거나 오일 이월이 빈번한 시설에서는 일반적으로 건조제 수명이 짧아지므로 더 자주 검사할 수 있도록 예산을 책정해야 합니다.
대부분의 경우, 기존 장치의 용량이 적절하고 배관 레이아웃이 추가 설치 공간을 허용한다면 흡착 단계를 기존 냉동 건조기의 하류에 추가하여 효과적으로 결합된 구성을 만들 수 있습니다. 2차 건조 단계를 추가하기 전에 기존 1차 단계의 적절한 용량 평가를 권장합니다.
급격한 이슬점 상승은 재생 사이클의 실패 또는 우회, 공기가 매체를 우회할 수 있게 하는 갈라지거나 통로가 있는 건조제 베드 또는 액체 물이나 오일로 건조제를 압도하는 업스트림 사전 필터 실패로 인해 가장 자주 발생합니다. 일반적으로 이 세 가지 영역을 순서대로 확인하면 근본 원인을 빠르게 식별할 수 있습니다.
